台湾协禧AD0912HB-A7BGL散热器首测
你了解ADDA吗？
ADDA（协禧电机）是一家主要从事各种风扇、散热器生产、研发的行业大厂。其产品涵盖CPU散热器、风鼓交/直流向风扇等。协禧电机在电子散热处理技术方面，一直居于行业领先的地位。开发了众多的散热产品，并且广泛应用于信息工业的电子零件中。目前协禧电机在亚洲、美洲都设有研发中心及制造工厂。协禧在大陆也设有制造工厂。
为了说明协禧是一家什么样的企业，我们也不妨看看都有什么样的企业同他合作。世界知名的大厂如：HP、AIWA、SIEMENS、COMPAQ、 QUANTA、ACER、SONY、IBM、SAMSUNG、HITACHI、MICROSOFT。在台湾的知名厂商也有大同、华硕、神达、光宝、旭电、仁宝等。而如果你有兴趣登录Intel的官方网站，你就会发现在Intel合作伙伴的排行中，协禧名列榜首。
上面简要的介绍了一下协禧电机的情况，下面我们就来看看这款送测产品--AD0912HB-A7BGL散热器。
AD0912HB-A7BGL的散热器是一款应用于LGA775 平台的产品。在我们刚刚拿到这款产品时，感觉既兴奋又熟悉。之所以兴奋，是源于从一个普通DIYer的角度来看，又一家世界知名的企业进入我们国内个人 DIY领域，这无疑是DIYer之福；而说到熟悉，其实ADDA的散热器产品对于我们这些专业从事测评工作的人来说，并不陌生。很多主板厂商在送测一些工程样板时都会将散热器这样的附件搭配送来，这其中会经常见到ADDA的身影。
AD0912HB-A7BGL结构详介
协禧AD0912HB-A7BGL散热器

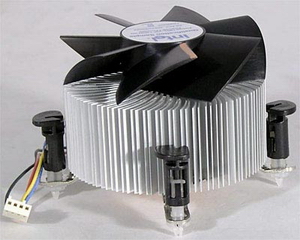

Intel原装散热器
和原装Intel散热器相比，这款AD0912HB-A7BGL的身形同样巨大，散热片和风扇的直径都达到了90mm以上。但是在结构上这款散热器和 Intel原装风扇还是有些不同，第一是采用了螺栓扣具，第二是不同的散热片形状，第三是不同的风扇结构。而且，在风扇外部还有专本设计的防护网，用户不用担心使用AD0912HB-A7BGL会发生一些不必要的状况。
和我们之前见到的个别LGA775平台样板中附带的散热器不同，这款AD0912HB-A7BGL没有使用流行的塑胶卡扣作为与主板固定的结构，而是使用了四只带有弹簧的螺栓搭配一块加固用的钢板。当然，从安装的便利角度看，使用塑胶卡扣的确安装起来比较方便，而使用螺栓安装则必须用到改锥等工具。但是，采用螺栓加加固钢板的好处也是显而易见的。就是牢固程度更高，安装更为精确，扣具压力更容易控制。由于使用螺栓固定方式，因此扣具压力的大小完全取决于螺栓拧进螺扣的深度，使用者完全可以根据自己的需要选择扣具压力的大小；同时众所周知LGA775平台的CPU发热量空前的大，因此与之相配的散热器无论是体积上还是重量上都相当的大。如果仅仅使用结构上类似膨胀螺栓的塑胶卡扣，无疑会带来两个问题，就是经过多次拆卸塑胶卡扣容易磨损和容易引起主板形变。而使用金属螺栓和加固板的方式，则完全不用担心上面的问题。
散热片方面，AD0912HB-A7BGL依旧采用了铝挤工艺生产。不过散热片的结构和原装风扇完全不同，另外，就是散热片中心采用的是“塞铝”而非“塞铜”。考虑到这款散热器主要面向普通用户，因此这样的设计应该能够满足使用的要求了。
这款散热器使用的风扇型号为AD0912HB- A7BGL。从协禧的产品命名规则可以知道，这款风扇的具体规格：采用直流电机、塑胶外框尺寸为 92mmX92mmX25mm、12V额定电压、采用滚珠轴承，同时还是一款3600转高转速低噪音产品。而在电源接口方面，这款风扇也采用了符合 Intel标准的四芯接口，由此我们可以确定这是一款支持ASIC功能的风扇产品，其内具有硬件监控电路（必要时可以发出PWM信号，控制风扇转速），可以根据CPU温度自动调整风扇转速（当然这种“温控”和在风扇上增加温度探头的“温控”并不相同）。相对传统的三芯接口，新增加的蓝色线（也有白色线产品）主要起到控制功能。
经过拆解，可以发现这款风扇的轴承结构为双滚珠结构。相对于普通含油轴承和单滚珠轴承的风扇，双滚珠风扇的寿命和同心度都有较大优势。当然，成本会有所增加。
在拆解过程中，笔者认为这支风扇上用于固定扇页的卡环设计的相当不错，不但是钢质（而非其他很多产品使用的一次性塑料卡环）而且非常便于拆卸和安装。由于滚珠风扇的寿命较长，因此在使用周期中用户很可能会多次清洁风扇扇页。而有了这种不易变形的卡环，就算经过多次拆卸，相信也不会影响到风扇的正常使用。
AD0912HB-A7BGL 测试篇
|
测试平台规格 | |
| CPU | P4 3.0E |
| 主板 | 华硕P5AD2 |
| 显卡 | XFX 6800GT PCI-E |
| 内存 | kingston 256M X 2 （DDR2） |
| 硬盘 | 希捷 120G 7200 2M |
| 光驱 | 三星 TS-H552 DVD+-R/RW |
由于目前在LGA775平台上还没有比较权威的测试软件和监控软件，因此我们这次使用的监控结果主要来自性能强大的华硕P5AD2（Intel 925）主板自带的监控软件PC Probe V2.23.00。这款软件不但可以对PC各项指标进行监控，同时还能录制成曲线图。
我们使用的测试流程：将P43.0E的超线程功能关闭，运行HotCPU使CPU 100%满载运行，同时利用PC Probe监控温度变化。环境温度为26度。

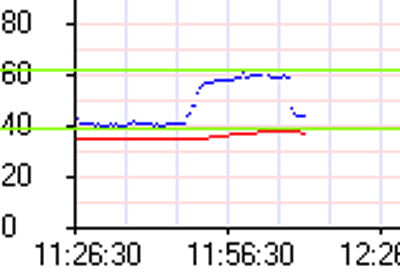

从监控图中我们可以看到，在待机状态下，CPU内核温度一只保持在40度左右，当开启HotCPU运行后，温度逐渐升高，最终在62度时不再升高。20分钟后我们关闭HotCPU，CPU温度迅速从60度下降到43度，温度下降耗时1分26秒。由此可见，这款散热器的性能还是相当强劲的。
总结：
凭借协禧在制造技术上的优势，这款做工优良的AD0912UB-A7BGL散热器的性能表现还是不错的。风扇方面尽管没有原装风扇看着那么新潮，但是在使用的安全性上却非常有保证。同时，双滚珠轴承和PWM技术的应用，不但使产品的寿命有效延长，而且可以有效的控制噪音。而螺栓和加固板的安装方式又使散热器的安装非常牢固，同时还不会引起主板的形变。当然，最重要的是，尽管这款产品没有采用“赛铜”工艺，而使用了成本相对低廉的“塞铝”，但是它的散热效果还是相当不错的。
正像开篇时所言，ADDA（协禧电机）是一家行业大厂，其研发、制造的能力都是相当强大的。作为一个DIYer，我们真心希望协禧能为国内广大电脑爱好者带来更优秀的产品。
